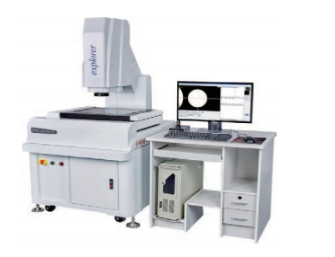

什么是二次元影像測試儀？
提起二次元，相信各位首先聯想到的都是動漫番劇與各式各樣性格特色的動漫人物，今天小編要提到的二次元影像測試儀與傳統意義上的“二次元”可謂是大相徑庭，跟隨正航的步伐一起探討吧。
二次元影像測試儀適用于以二坐標測量為目的的一切應用領域，廣泛應用于手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、儀表、塑膠、電腦等行業的測量。采用精度花崗巖底座有效保障產品精度及長期保用的穩定性、產柱及工作臺面，結構永不變形。採用業界的標桿軟件 PC-DMIS VISION，核心算法經過國際權威認證機構 PTB 認證核心零部件全部採用進口，經過嚴格、規范的測試調試採用進口開放式高分辨率玻璃光柵尺，精度達 0.05um進口直流伺服電機採用德國 HEIDENHAIN 專用高清度運動控制卡先進的 XY 平面精度校驗方式，保證真正的空間精度四軸 CNC 控制，高速運行穩定連續自動變倍無需人工校驗，可以直接使用造型及結構經過國際化的專業設計團隊設計，符合工程學原理。
二次元影像測試儀技術參數：
型號 | ZH-NC-2010 | ZH-NC-3020 | ZH-NC-4030 | ZH-NC-5040 |
X、Y、Z軸行程 | 200x100 x 150 | 300x200 x 150 | 400x300 x 200 | 500x400 x 200 |
玻璃臺面尺寸 | 260x160 | 360x260 | 460x360 | 560x460 |
工作臺尺寸 | 366x266 | 456 x 366 | 556 x 466 | 706x606 |
整機尺寸 | 650 x 530 x 930 | 780 x 580 x 1000 | 950 x 680 x 1200 | 1100 x 880 x 1300 |
臺面材質 | 高精度花崗石結構設計 | |||
光源系統 | 底面光電腦程序控制，表面光三環八區高亮度調節光源 | |||
放大倍率 | 光學放大率：0.7~4.5X連續變倍 / 影像放大率30~225X（全自動變倍） | |||
視覺范圍 | 10~1.6mm | |||
CCD攝像 | 德國COMST彩色高清晰度攝影機（800線） | |||
控制方式 | X Y Z三軸全自動伺服閉環控制 | |||
解析精度 | 0.001mm（可選0.0005mm） | |||
測量精度 | 3.0+L/250(um),L 為被測長度 | |||
重復精度 | 0.002mm | |||
供電系統 | 電壓：220V±10%，最大耗電量：2000W，電流：15A | |||
