一、范圍：
逐步逼近方法適用于具有無(wú)明顯彈性直線(xiàn)段金屬材料的規(guī)定非比例延伸強(qiáng)度的測(cè)定 。對(duì)于力延伸曲線(xiàn)圖具有彈性直線(xiàn)段高度不低于0. 5Fm的金屬材料，其規(guī)定非比例延伸強(qiáng)度的測(cè)定亦適用。逐步逼近方法可應(yīng)用于這種性能的拉伸試驗(yàn)自動(dòng)化測(cè)試。
二、方法：
根據(jù)力延伸曲線(xiàn)圖測(cè)定規(guī)定非比例延伸強(qiáng)度。
試驗(yàn)時(shí)，記錄力延伸曲線(xiàn)圖，至少直至超過(guò)預(yù)期的規(guī)定非比例延伸強(qiáng)度的范圍。在力延伸曲線(xiàn)上任意估取A。點(diǎn)擬為規(guī)定非比例延伸率等于0. 2%時(shí)的力Fg0.2，在曲線(xiàn)上分別確定力為0. 1Fg0. 2 和0. 5Fg0. 2的B1和D1兩點(diǎn)，作直線(xiàn) B1D1 。從曲線(xiàn)原點(diǎn)0（必要時(shí)進(jìn)行原點(diǎn)修正）起截取oc 段（OC= 0. 2 %，式中n為延伸放大倍數(shù)） ，過(guò)c點(diǎn)作平行于B1D1  的平行線(xiàn)CA1 交曲線(xiàn)于A1  點(diǎn)。如A1與 A重合 ，F(xiàn)g0.2 即為相應(yīng)于規(guī)定非比例延伸率為0. 2 % 時(shí)的力。
如A 1點(diǎn)未與Ao 點(diǎn)重合，需要按照上述步驟進(jìn)行進(jìn)一步逼近。

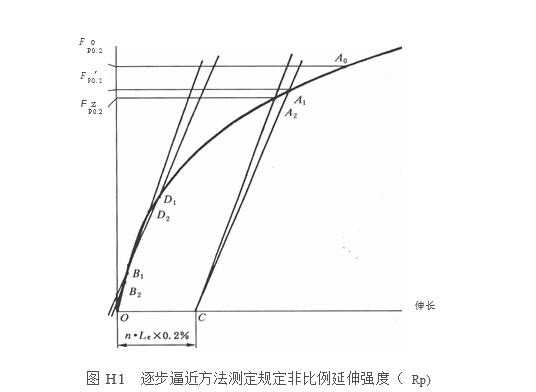

此時(shí) ，取A1點(diǎn)的力。在曲線(xiàn)上分別確定力為0. 1F 0. 2 和 0. 5F0.2 的B 2和 D2 兩點(diǎn)，作直線(xiàn)品D2 a過(guò) C 點(diǎn)作平行于直線(xiàn)B2 D2 的平行線(xiàn)CA2 交曲線(xiàn)于 A2點(diǎn)，如此逐步逼近，直至最后一次得到的交點(diǎn)A＂與前一次的交點(diǎn)一重合（見(jiàn)圖H1) 。A的力即為規(guī)定非比例延伸率達(dá)0. 2 % 時(shí)的力 。此力除以試樣原始橫截面積得到測(cè)定的規(guī)定非比例延伸強(qiáng)度Rpo. 2 。
最終得到的直線(xiàn)B,的斜率，一般可以作為確定其他規(guī)定非比例延伸強(qiáng)度的基準(zhǔn)斜率 。
